EMC充電ボックス

世界中どこでも、あらゆる充電ネットワークで充電を実現 — EMCチャンバー内でも

EMC最適化されたACおよびDC充電シナリオに対応する実験室向け充電ボックス

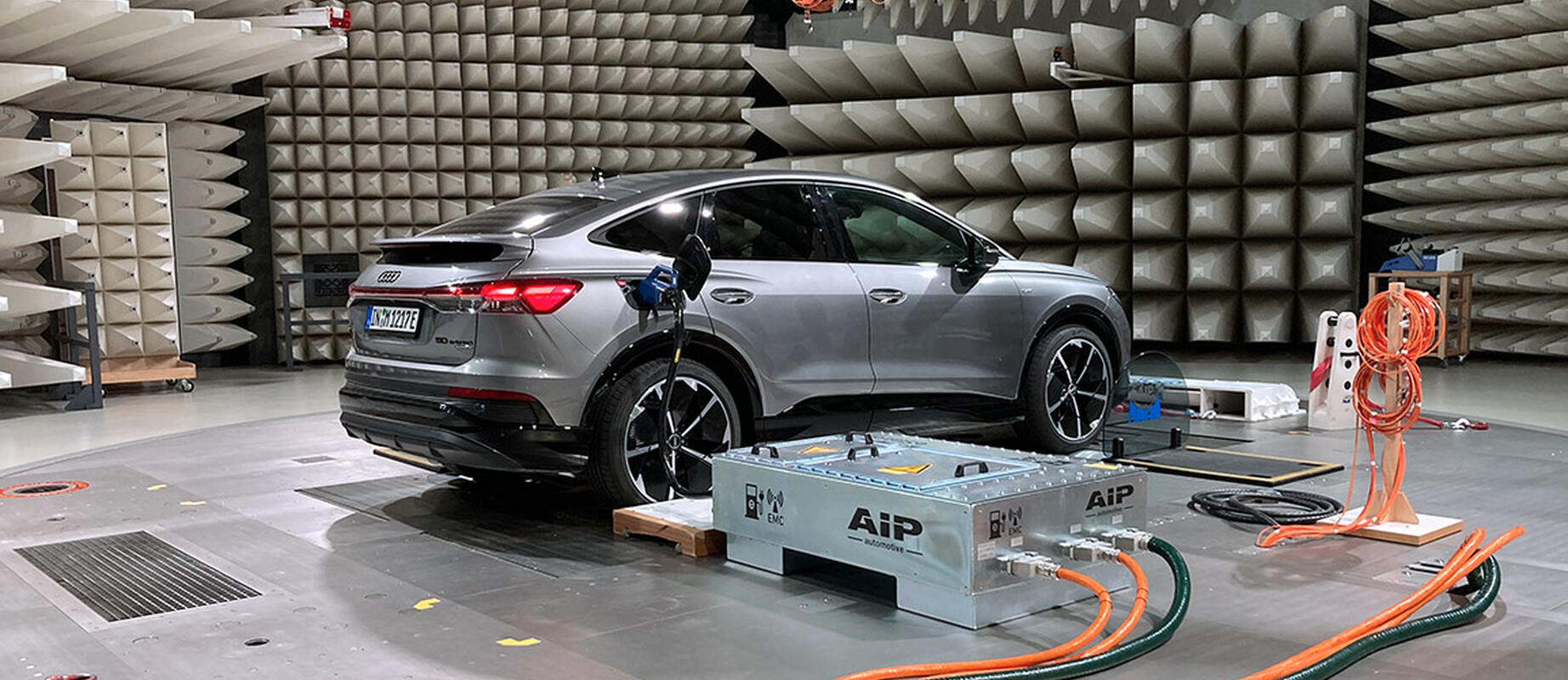

AIPのEMC充電技術は、定義された電磁環境下において、再現性が高く、かつ干渉の少ない充電プロセスを可能にします。これは、EMCチャンバー、検証センター、開発環境に最適です。ACおよびDC充電ボックスは、国際規格に準拠した実際の充電条件を再現するよう特別に設計されており、干渉を最小化しながら、充電中の精密な測定を実現します。
AIPの充電ボックスは、最新の電動モビリティシステムの試験において、信頼性が高く、規格に準拠し、かつ高い柔軟性を備えたソリューションを提供します。

優位性

干渉のない再現性の高い測定を実現するEMC最適化設計
国際的なACおよびDC充電規格に対応
テストベンチやEMCチャンバーへの高い柔軟性とモジュール式統合
現実的な充電条件を実現する高精度なグリッドおよび負荷シミュレーション
高性能かつ規格準拠、将来の規格にも対応

用途

EMC試験ベンチ、EMCチャンバー、および検証システム
ECE R10、CISPR 12/25/36、GB/T、およびその他の国際規格に基づく試験
車載充電器および高電圧（HV）コンポーネントの開発、検証、および認証
実際の充電条件下での機能試験およびイミュニティ試験
研究機関、OEM試験センター、サプライヤー、および試験機関

2つの技術。1つの目標：トラブルのないEMC試験。

実環境に近い電源ネットワークシミュレーション ― 完全なEMC最適化

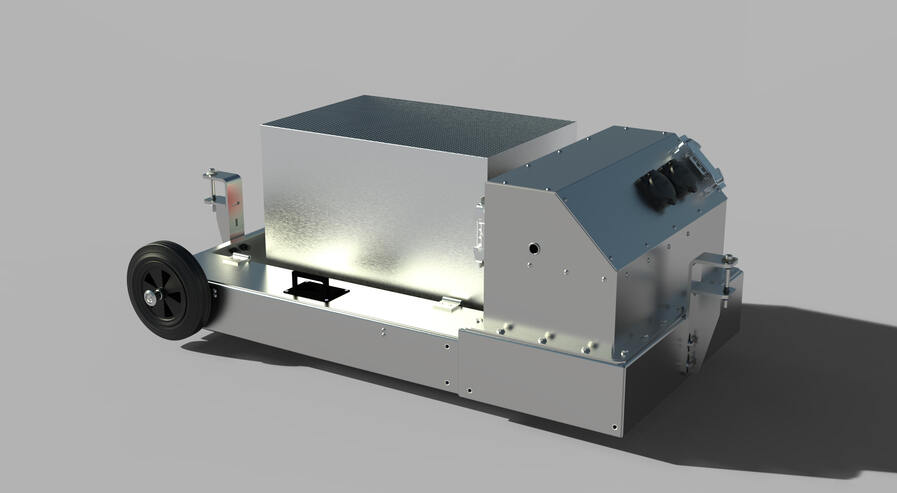

AIPのAC充電ボックスは、EMC試験向けに特別に開発され、厳密に制御された条件下で現実的なAC充電プロセスを再現します。AC電源／シンク（HPAC）と組み合わせることで、国際的な電力網をシミュレーションする強力なシステムを構成し、開発・検証・認証試験に最適です。
統合されたLISNネットワークシミュレーション、ガルバニック絶縁、およびEMC最適化設計により、AC充電ボックスは干渉のない測定と高い再現性を保証します。国際的なAC充電規格に対応しており、EMCチャンバー、テストセル、シャシダイナモ（ローラーテストベンチ）などへ柔軟に組み込むことが可能です。

性能仕様：

出力電圧：0～305 V（L–N）
出力電流：1～72 A AC
周波数範囲：0～1000 Hz
最大出力：50 kVA

特長：

LISN内蔵のEMC最適化設計
各国の電力系統（TN、TT、スプリットフェーズ、デルタなど）のシミュレーションに対応
Type 1、NACS AC、Type 2、GB/T ACに対応
プラグイン式ケーブルにより柔軟な設置が可能

最大のDC出力。最小限のEMC影響。

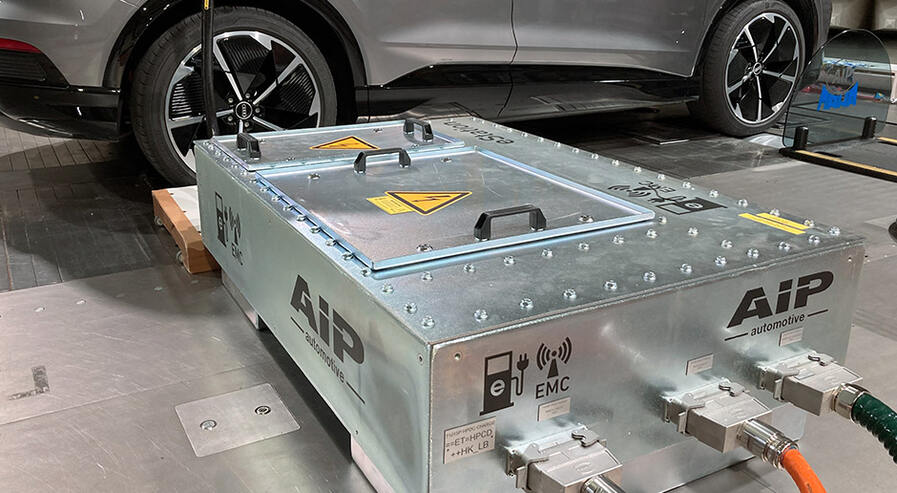

AIPのDC充電ボックス（EMC Charging Box）は、車両、高電圧（HV）コンポーネント、および充電インフラ試験向けに設計された高性能なEMC最適化DC充電ソリューションです。内蔵されたEMCフィルタ設計により、伝導および放射ノイズを効果的に低減し、CISPR 12規格値より6 dB以上低いレベルを実現しています。これにより、充電中でもエミッション、イミュニティ、および通信の精密な測定が可能です。
本充電ボックスは、CCS1、CCS2、CHAdeMO、MCS、NACS、GB/Tを含む最大7種類の国際DC充電規格に対応しており、現在および将来の高電圧アーキテクチャに最適です。堅牢なオールインワン設計により、EMCチャンバー、ターンテーブル、研究室環境への容易な統合が可能です。
