MCS Leitsystem

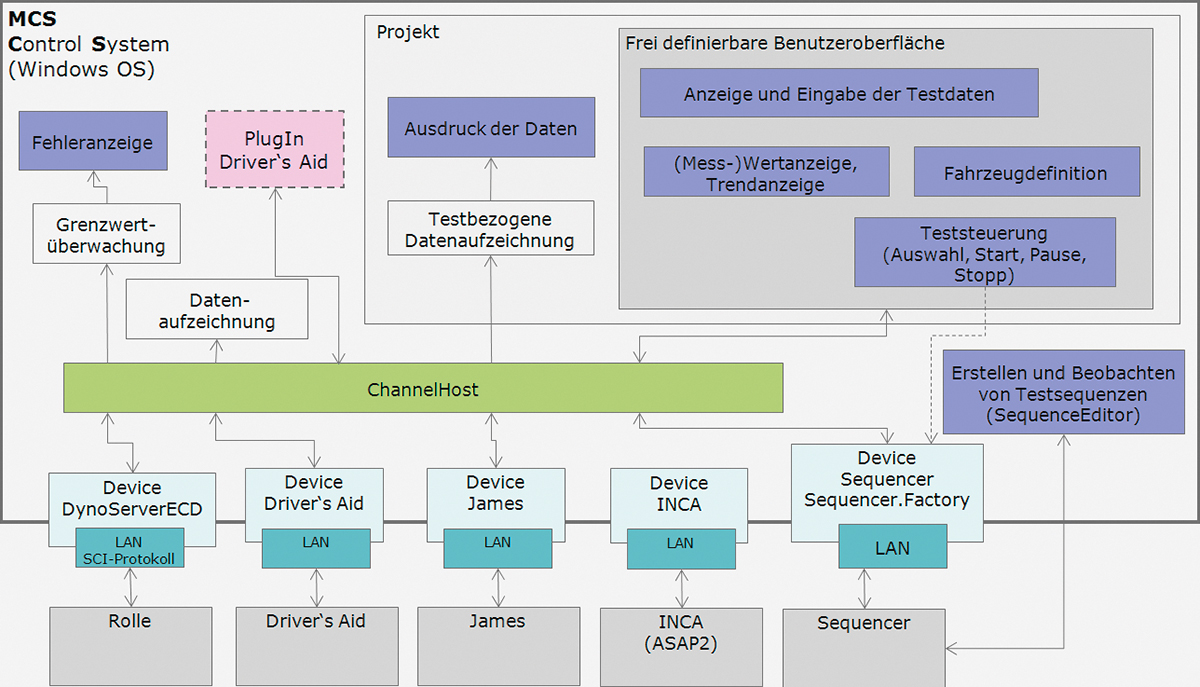

Die AIP Prüfstandsautomatisierung MCS – Master Control System dient als zentrales Prüfstands- und Ablaufsteuerungssystem. Das Steuerungssystem übernimmt die ganzheitliche Steuerung und Überwachung umfangreicher Prüfstandssysteme und -konfigurationen:
- Projekt-/Test-/Parameter- Verwaltung
- Prüfstandverwaltung
- PlugIn-Verwaltung

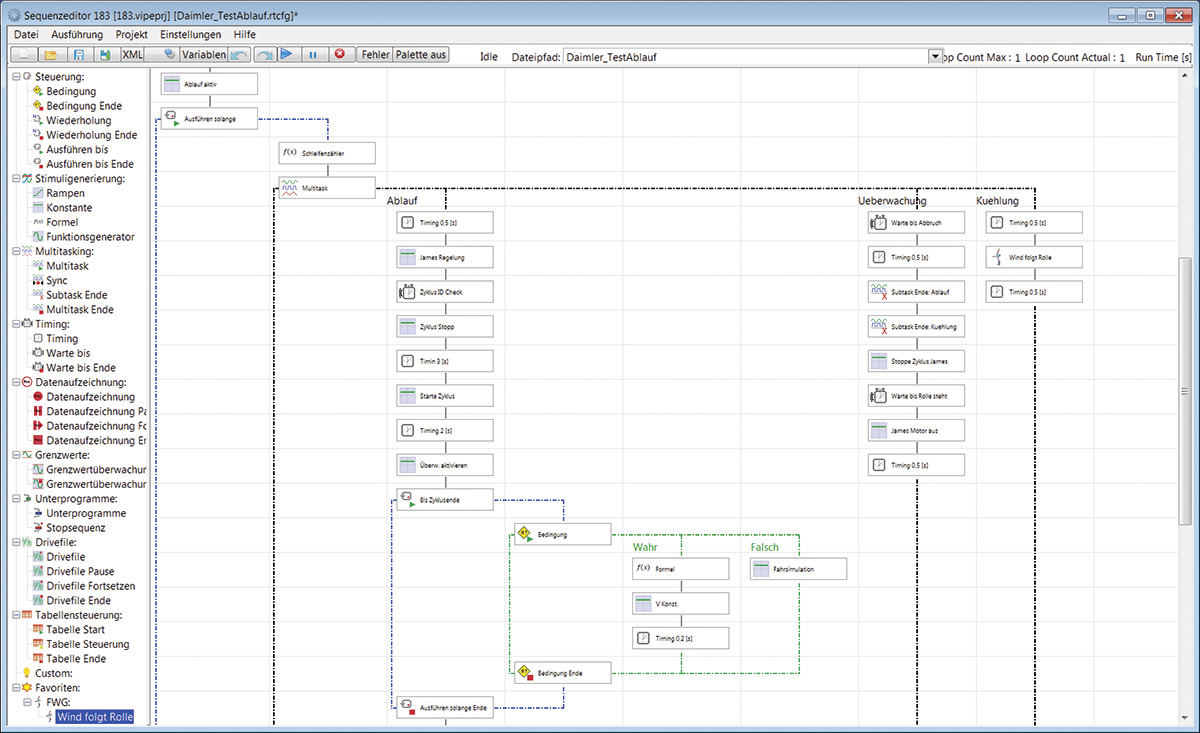

- Erstellen und Beobachten von Testsequenzen
- Testprogramm Sequenzüberwachung
- Datenaufzeichnung und Reporting
- Grenzwertüberwachung

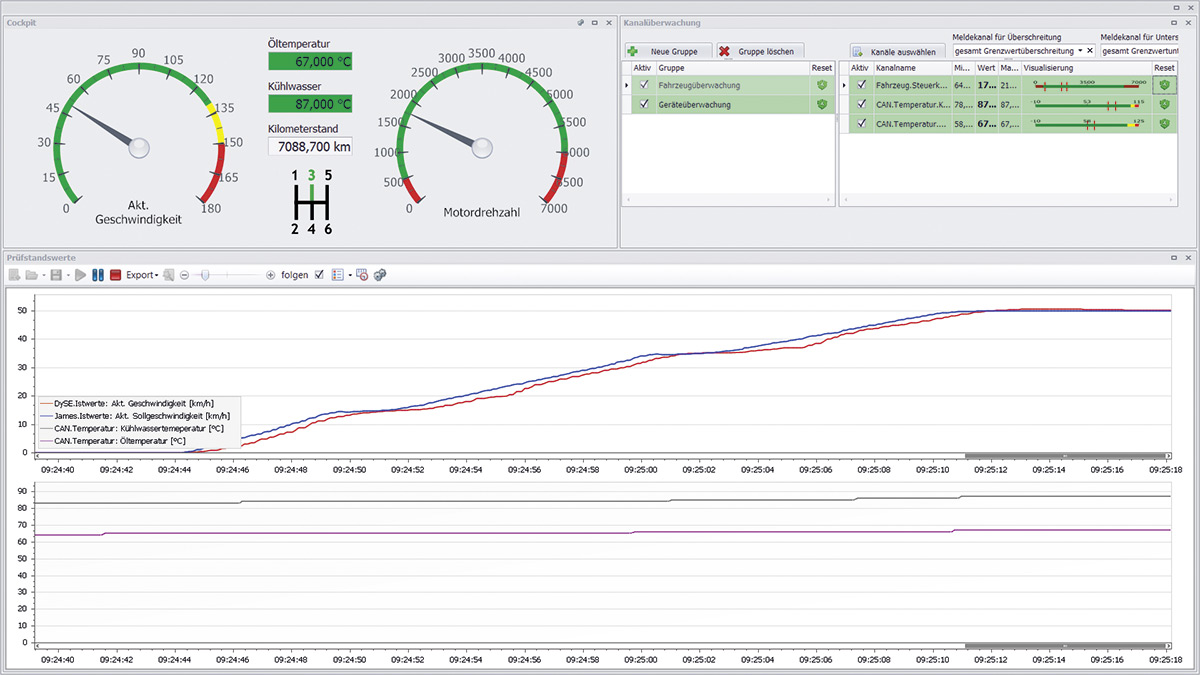

- Visualisierung der Testsequenzen

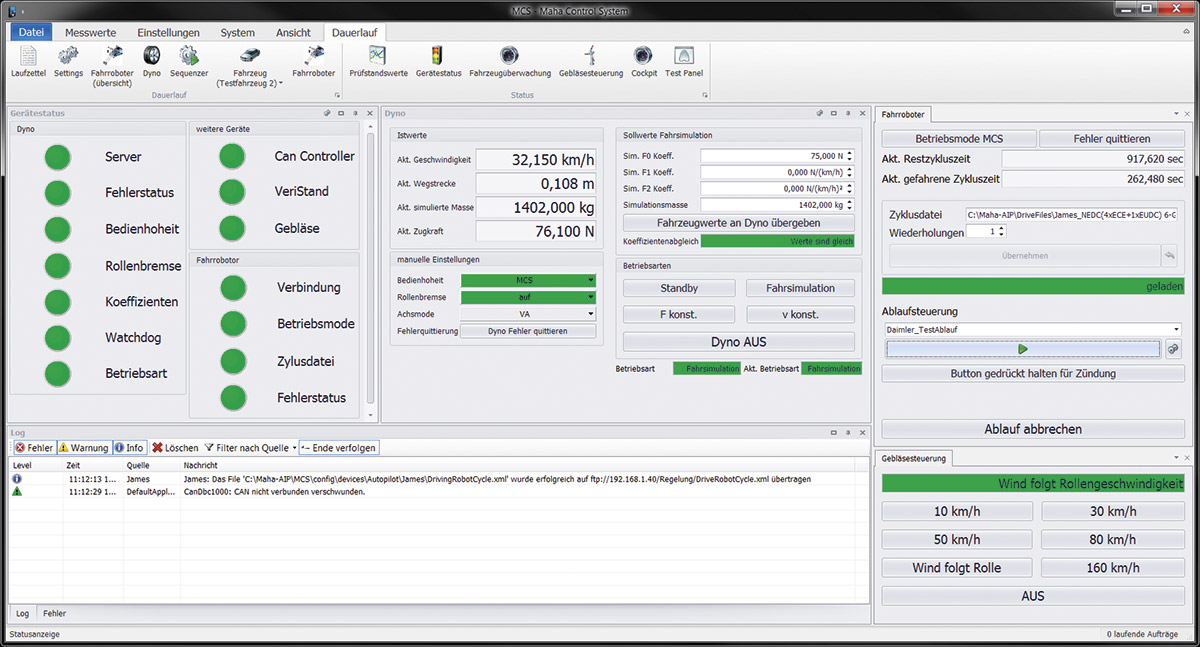

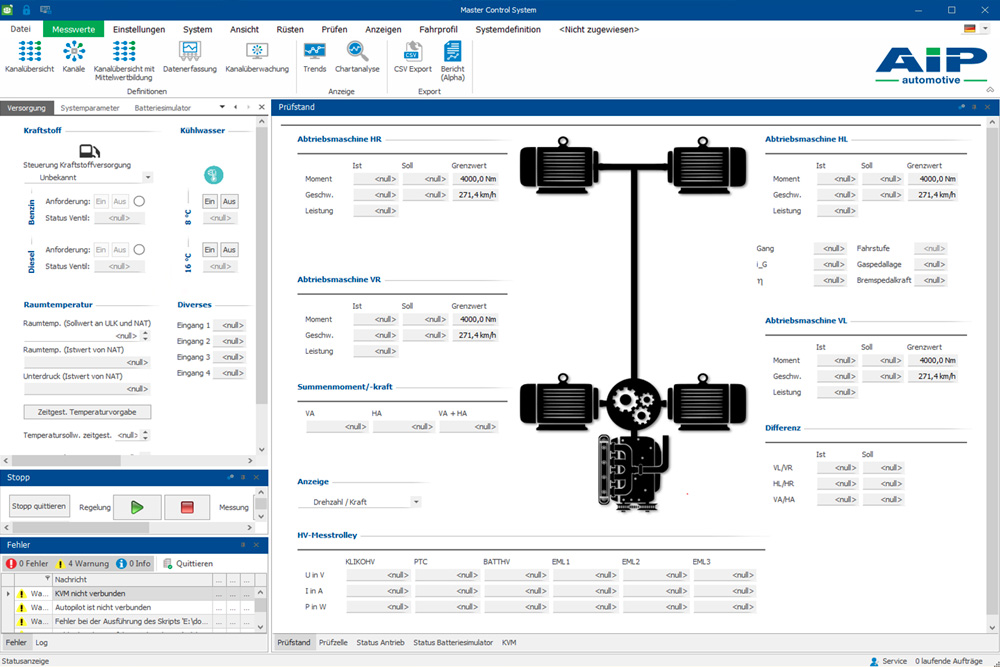

- Grafische Benutzeroberfläche
Es können sowohl AIP-Geräte und Prüftechnik, als auch Fremdsysteme/Prüftechnik, Gebäude- und Klimatechnik (TGA & MSR) eingebunden, gesteuert, geregelt und angezeigt werden.
Als Bussystem kommt bevorzugt EtherCAT™ zum Einsatz. Unterschiedliche Messtechniksysteme können kundenspezifisch eingebunden und angesteuert werden.

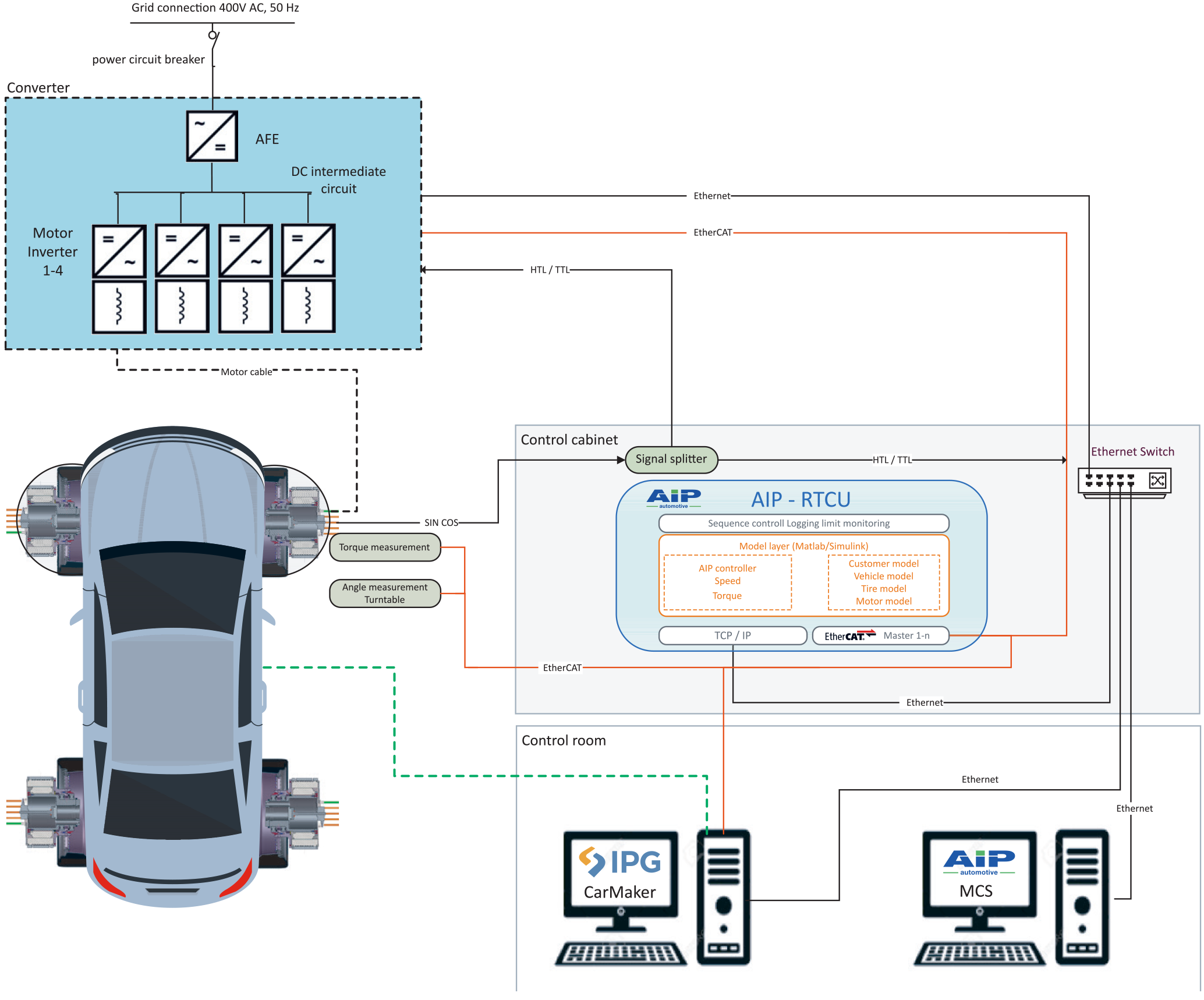

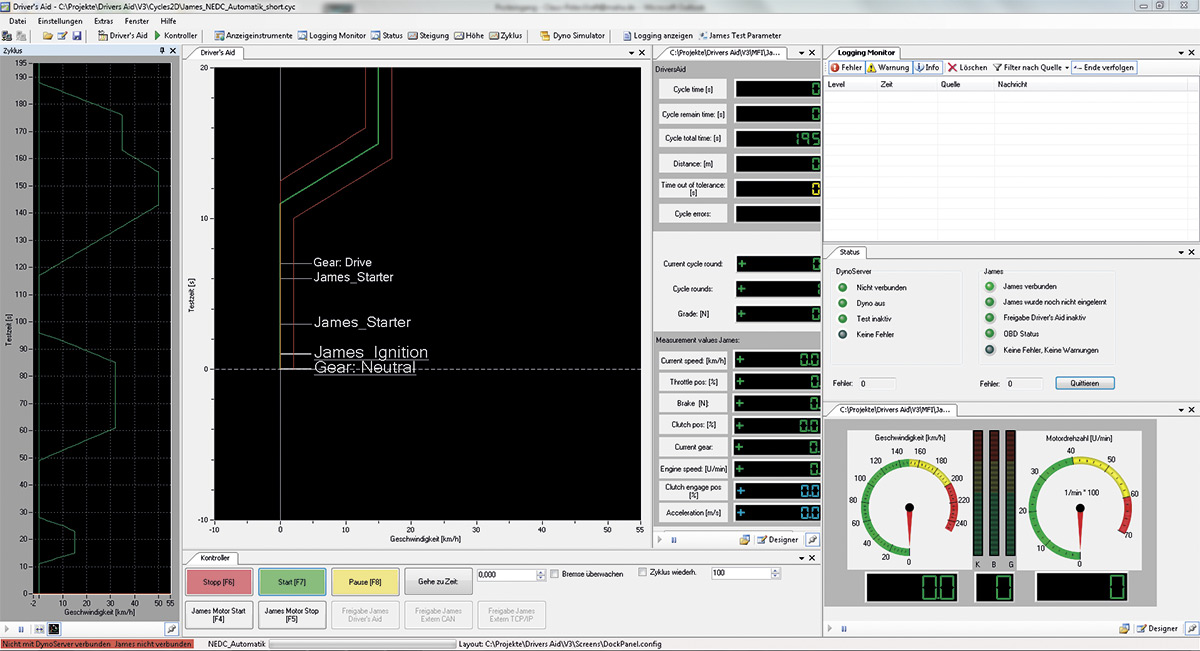

Vehicle in the Loop ViL (Beispiel)
Steuerungseinheit RTCU
Das Steuerungssystem RTCU (Real-Time Control Unit) ist die konsequent weiterentwickelte, produktübergreifende und skalierbare Steuerungsplattform von AIP.
Die RTCU besteht im Wesentlichen aus folgenden Komponenten:
- RTCU – Ultrakompakter Industrie-PC für Echtzeitsteuerung und dezentrale Datenverarbeitung über das Industrial Ethernet-System EtherCAT™
- EtherCAT™ Messdatenerfassung zur dezentralen Datenerfassung im Prüfstand pro Antrieb
Die flexible Steuerung ist individuell steuerbar. Jeder Antrieb kann einzeln oder innerhalb einer Synchroneinheit in beliebiger Steuerungsart betrieben werden. Die Zuordnung eines Antriebs zu einer Synchroneinheit ist flexibel. Mehrere Antriebe oder Synchroneinheiten können nebeneinander oder parallel betrieben werden.

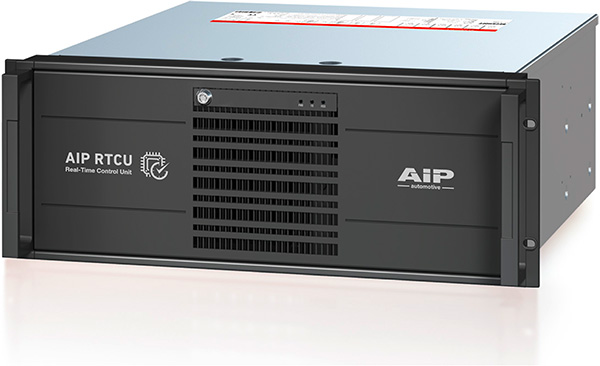

RTCU 19" Rack

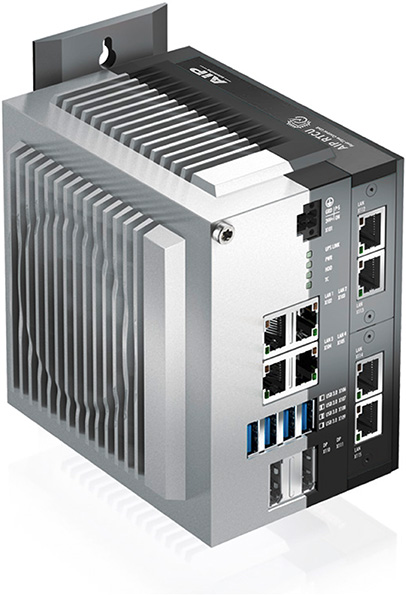

RTCU Compact
